INSTALASI ANTENA VSAT

Pra-instalasi
Sebelum melakukan Instalasi lakukanlah pemeriksaan Sebagai berikut :
a. Check tegangan input / panel listrik dan tegangan output UPS
Volt phasa - Volt netral = 220 Volt AC ( toleransi ± 5 % )
Volt phasa - Volt ground = 220 Volt AC ( toleransi ± 5 % )
Volt netral - Volt ground = ≤ 1 Volt AC
b. Pastikan ruangan untuk Indoor Unit berpendingin / Ber AC
dan tempatkan bagian belakang / depan DMV pada jarak minimal 15 cm dari tembok / halangan terdekat
untuk sirkulasi fan DMV selain itu
untuk mencegah agar posisi kabel IFL tidak patah akibat lekukan / bengkokan yang terlalu tajam.
c. Periksa kembali semua pekerjaan yang melibatkan pihak ke – 3
misalnya :
- Pembuatan Mounting khusus
- Pembuatan Ground
- Pembuatan Balast
- Penarikan Kabel
- Bikin landasan / cor beton


Instalasi Antena
Antenna Parabola yang akan di installasi harus memenuhi kriteria sebagai berikut:
1.Usahakan pemasangan Mounting Antenna ditempat /dipermukaan yang rata dan solid
misalnya dak beton / landasan dan untuk pemasangan dengan mounting khusus,
pastikan tiang dan tower antena tidak goyang.
Pemasangan antena dipermukaan yang tidak rata atau dengan mounting khusus yang goyang/tidak kokoh
dapat mempengaruhi pada kualitas penerimaan (Rx) dan kualitas pengiriman (Tx)
selain itu dapat menyulitkan pada saat Instalasi dan Pointing.
2.Posisi harus bebas /tidak ada halangan (line of sight)
terhadap satelit (sesuai satelit yang digunakan).
Hindari halangan seperti tembok ,atap bangunan dan pohon.
halangan tersebut akan sangat mempengaruhi kualitas remote

contoh gbr posisi antena tidak loss

Untuk menghindari kemungkinan halangan yang terjadi lakukan langkah – langkah sebagi berikut :
3.Arahkan Antenna pada posisi Satelit yang sesuai
dan Pastikan type antenna yang akan kita pasang
(untuk Vsat – IP menggunakan 1.8 meter antenna Offset).

gbr arah refleksi antena

Untuk mengetahui arah Satelit yang sesuai,
yang harus kita ketahui adalah nama Satelit itu sendiri,
kemudian kita kalkulasi azzimuth, elevasi & polarisasi berdasarkan
koordinat vsat yang akan di install vs longitude Satelit yg digunakan.
4.Data – data mengenai Satelit dan posisi dimana remote akan dipasang
Latitude dan Longitude harus diketahui pada saat Survey
sehingga pada tahap awal melakukan instalasi kita sudah punya data tersebut.
5.Jika hasil perhitungan menunjukan ke arah Satelit yang kita tuju
terdapat halangan berarti kita harus mencoba menggeser sejauh mungkin
terhadap halangan itu atau bila tidak memungkinkan
kita coba dengan cara menambah tinggi mounting
baik untuk mounting khusus maupun untuk mounting standar.
Sebelum memasang mounting,
pastikan bahwa kemiringn landasan mounting tepat pada 0°.

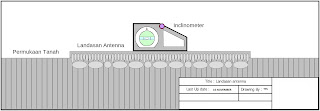

gbr pengukuran landasan antena

Pasang mounting standar, ditempat yang telah ditentukan.
Periksa kembali dan kencangkan semua mur dan bautnya
serta jangan lupa memakai Balast /pemberat.
kemiringan canister juga harus tepat pada 0°.

gbr pengukuran kemiringan canister

Mast pipe harus berada di tengah canister,
usahakan tekanan baud pada mast pipe sama.

gbr pengukuran kemiringan mast pipe

6.Pemasangan Kabel IFL dan Grounding
Setelah selesai melakukan pemasangan antenna / ODU
pasang konektor pada IFL dikedua sisi,
konektor F pada outdoor Unit dan konektor pada indoor Unit dan sepatu Kabel pada Kabel ground.
Hubungkan kedua kabel tersebut antara ODU dan IDU ,
Pastikan IDU tersambung dengan sumber ground di panel listrik / UPS
dan pastikan semua perangkat yang akan disambungkan dengan IDU mempunyai sumber ground yang sama.

Demikian,..
Selamat ber pointing,..
